Аннотация

В статье рассмотрены современные практики применения 3D-моделирования и искусственного интеллекта в градостроительном проектировании. Представлены ключевые преимущества и направления использования цифровых технологий, а также примеры их интеграции в проекты Института территориального планирования «Град».

Введение

Современные города стремительно развиваются и адаптируются к вызовам времени: росту населения, изменению климата, возрастающим требованиям к качеству городской среды. Для ответа на эти вызовы необходимы комплексные подходы, учитывающие экологическую устойчивость, архитектурно-художественный облик и функциональность городской инфраструктуры. Это стимулирует развитие новых технологий и их внедрение в градостроительное проектирование.

Всё более широкое применение получают технологии 3D-моделирования и искусственного интеллекта (ИИ), которые открывают новые возможности для анализа территорий, разработки и оценки проектных решений. 3D-моделирование — это процесс создания трёхмерных цифровых моделей объектов и территорий. В градостроительном проектировании их используют для визуализации проектов, анализа пространственных решений и оценки воздействия планируемых объектов на окружающую среду. С помощью 3D-моделей можно анализировать освещённость и затенение, оценивать пространственное расположение объектов и эстетические качества проекта. Объёмная цифровая модель помогает представить конечный результат и оперативно корректировать решения с учётом разных сценариев развития территории.

Искусственный интеллект может использоваться для решения широкого круга задач: анализа больших объёмов данных, в том числе демографических показателей и транспортной загруженности, генерации эскизов по заданным параметрам, прогнозирования развития территорий. Инструменты ИИ также применяют для улучшения визуализаций, коррекции освещения и текстур, ускорения рендеринга изображений и анимации.

Принципы трёхмерного моделирования и использования искусственного интеллекта в градостроительном проектировании

1. Соответствие нормативным требованиям

Использование цифровых инструментов должно учитывать установленные требования и ограничения. Эти инструменты помогают наглядно показать, насколько проект соответствует градостроительным регламентам, строительным нормам, требованиям к функциональному зонированию и архитектурно-градостроительному облику, ландшафтным ограничениям и положениям дизайн-кода.

Цифровые технологии позволяют детально проработать принятые решения и проверить их до перехода к следующим этапам проектирования. При этом итоговую оценку соответствия проекта нормативным требованиям проводит специалист.

2. Реалистичность

Корректная 3D-модель должна точно отражать существующий рельеф, инфраструктуру и архитектурные элементы. Достоверность исходных данных помогает специалистам и другим участникам проекта лучше понимать будущий облик территории. Ошибки в отображении местности могут привести к неверным выводам и решениям.

Искусственный интеллект помогает создавать качественные визуализации, анализировать данные и генерировать архитектурные прототипы. В сочетании с профессиональной экспертизой эти технологии позволяют заранее выявлять возможные недостатки и риски проектных решений.

3. Учёт контекста

Достоверно воссозданная местность помогает гармонично вписывать новые объекты в существующий городской ландшафт. При проектировании важно сохранять уникальные черты и характерные особенности территории, чтобы новые решения поддерживали сложившуюся композицию, а не вступали с ней в противоречие.

Задачи 3D-моделирования в градостроительном проектировании

1. Наглядное представление

3D-модель показывает, как может выглядеть территория после реализации проекта. Это помогает специалистам, заказчикам и жителям понять масштаб, пространственную организацию и будущий облик территории.

2. Оценка воздействия на окружающую среду

Объёмное моделирование помогает оценивать инсоляцию и затенение, распространение шума и другие факторы, влияющие на качество городской среды.

3. Совместная работа

Платформы для 3D-моделирования позволяют формировать единую цифровую модель, с которой одновременно работают разные специалисты. Эта позволяет команде быстрее выявлять и устранять ошибки, согласовывать решения и повышать качество проекта.

4. Анализ пространственных решений

Моделирование разных сценариев помогает оценить, как территория будет функционировать после реализации проекта, выявить потенциальные риски и понять, насколько гармонично объекты вписываются в окружающую среду.

5. Согласование проектов

3D-визуализации упрощают обсуждение проектных решений с заказчиками, органами власти, жителями и другими заинтересованными сторонами благодаря наглядному представлению будущего результата.

6. Реклама и продвижение

Помогает представить проект инвесторам и потенциальным покупателям недвижимости, а также делает обсуждение с местными жителями более предметным. Люди получают понятное представление о будущем облике территории, что способствует открытому диалогу и принятию взвешенных решений.

7. Адаптация к изменениям

Цифровая 3D-модель позволяет быстрее вносить изменения при корректировке проектной документации, уточнении требований заказчика или нормативных ограничений. Это сокращает сроки доработки и делает процесс проектирования более гибким.

8. Планирование инфраструктуры

С помощью 3D-моделей можно проектировать транспортные сети, инженерные коммуникации, озеленённые территории и другие элементы городской среды. Моделирование помогает увидеть возможные проблемы до начала строительства и своевременно скорректировать решения.

Программное обеспечение для 3D-моделирования

Существует ряд специализированных программных продуктов, которые позволяют архитекторам и градостроителям создавать точные цифровые модели, учитывать особенности рельефа, существующую инфраструктуру и планируемые изменения территории. Рассмотрим некоторые из них.

Autodesk Revit — приложение для BIM-проектирования, предназначенное для создания объёмных моделей городов, зданий и сооружений.

Rhinoceros — программа для создания высокоточной и сложной геометрии с развитыми инструментами работы с поверхностями и кривыми.

SketchUp Pro — программа для быстрого прототипирования и детализированного моделирования архитектурных объектов и элементов городской среды.

AutoCAD Civil 3D — программный продукт для проектирования объектов городской инфраструктуры. Он включает инструменты для моделирования рельефа, дорог, инженерных сетей и гидрологических объектов и применяется при проектировании линейных объектов и прилегающих территорий.

Сегодня 3D-моделирование стало важным инструментом градостроительной деятельности. Оно позволяет переводить идеи в детальные цифровые модели визуализировать будущее городских пространств, проверять проектные решения и прогнозировать последствия их реализации. Специалисты могут не только увидеть будущие объекты, но и исследовать их пространственные характеристики, учитывая особенности территории и нормативные требования.

Развитие 3D-моделирования выводит планирование и управление территориями на новый уровень. Современные технологии позволяют создавать цифровые двойники — динамические виртуальные представления городских объектов и систем, связанные с актуальными данными. Они помогают анализировать разные сценарии и принимать стратегические решения, направленные на повышение качества жизни и устойчивое развитие городов и регионов. Интеграция данных из разных источников даёт возможность эффективнее анализировать сложные городские системы и управлять ими.

Применение 3D-моделирования в ИТП «Град»

Технологии повышают точность проектных решений и помогают учитывать особенности территории. Один из примеров — мастер-план курортного поселка Домбай. В проекте использовали технологии трёхмерного моделирования местности в программе Rhinoceros. Подробная цифровая модель существующего ландшафта позволила учесть сложный горный рельеф при разработке проектных решений.

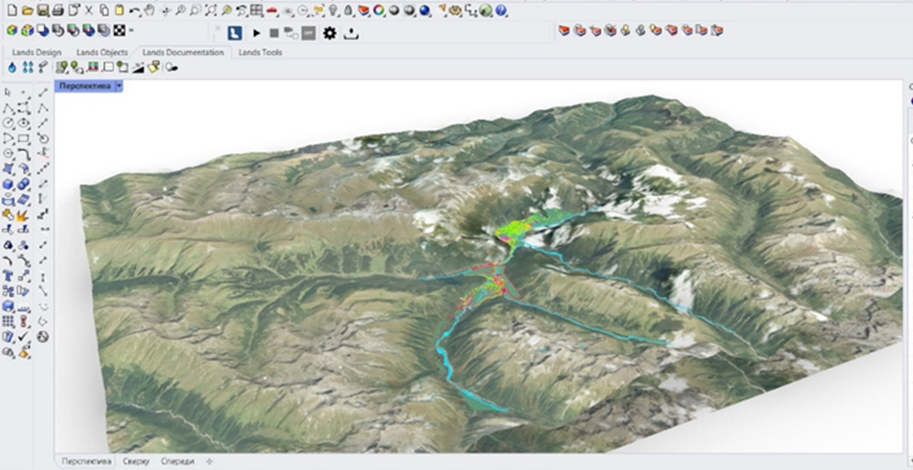

Рисунок 1. Процесс построения цифровой модели рельефа территории

3D-моделирование также помогает визуализировать и проверять требования к архитектурно-градостроительному и архитектурно-художественному облику , в том числе положения дизайн-кода. С помощью объёмных цифровых моделей специалисты оценивают объекты по различным параметрам: высоте, плотности застройки, стилистике фасадов, цвету отделки, форме крыш, характеру озеленения и уличному освещению.

Детальная визуализация показывает, как проект вписывается в установленные требования к внешнему облику: подтверждает соответствие решений или помогает выявить возможные противоречия.

В мастер-плане села Аксарка с помощью объёмного моделирования визуализировали требования дизайн-кода (дизайн-бука). Иллюстрации показывают требования к стилевому единству, цветовой палитре и материалам объектов.

Рисунок 2. Применение дизайн-бука для Ярмарочной площади

Рисунок 3. Применение дизайн-бука для улицы Первомайская

Возможности искусственного интеллекта в градостроительном проектировании

ИИ открывает дополнительные возможности для оптимизации рабочих процессов, анализа данных и ускорения отдельных этапов градостроительного проектирования. Он способен обрабатывать большие массивы информации, выявлять закономерности, формировать прогнозы и предлагать варианты решений. При этом качество результата зависит от исходных данных, корректности задачи и профессиональной проверки специалистом.

ИИ-технологии применяются в градостроительном проектировании по нескольким направлениям.

1. Генерация идей

Искуственный интеллект может использоваться для автоматической генерации первых эскизов и архитектурных концепций. Специалист формулирует исходные требования в текстовом запросе — промпте, после чего алгоритм создаёт варианты, соответствующие заданным параметрам. Эти материалы служат отправной точкой для дальнейшей профессиональной проработки.

2. Оптимизация пространственного планирования

ИИ-аналитика помогает сравнивать варианты расположения объектов с учётом множества факторов: транспортной доступности, инсоляции, ветровых нагрузок и других условий. Это создаёт основу для более обоснованных и функциональных решений.

3. Генерация концептуальных моделей

Системы на основе искусственного интеллекта могут создавать варианты моделей городской среды по заданным параметрам и стилистическим ориентирам. Это позволяет быстрее сравнивать и оценивать разные концепции.

4. Фотореалистичные рендеры

ИИ помогает создавать изображения и анимацию, приближенные к фотореалистичным, ещё на этапе планирования. Такие материалы упрощают презентацию проектных идей заказчикам, инвесторам и жителям.

5. Виртуальная и дополненная реальность

Интеграция искусственного интеллекта с технологиями VR и AR позволяет погружаться в трёхмерные модели, рассматривать решения с разных точек, оценивать и корректировать их ещё до реализации.

6. Эффективность городского управления

ИИ может применяться для прогнозирования транспортных потоков, мониторинга состояния улично-дорожной сети и общественных пространств, выявления отклонений и передачи информации ответственным службам. Такие решения помогают снижать нагрузку на инфраструктуру и повышать качество городской среды.

Применение искусственного интеллекта в проектах ИТП «Град»

ИИ-технологии поддерживают архитекторов на этапе концептуального поиска и помогают быстрее проверять разные направления.

Один из примеров использования искусственного интеллекта в работе ИТП «Град» — поиск концепции внешнего облика части набережной в г. Грозный. ИИ применили для генерации первоначальных вариантов, которые затем специалисты отобрали и доработали в графических редакторах.

Генеративный дизайн позволяет за короткое время получить несколько десятков вариантов по заданным условиям — например, с учётом климата, бюджета и функции объекта. Эти варианты не заменяют работу проектировщика, а расширяют поле поиска и помогают быстрее найти перспективное направление.

Рисунок 4. Концептуальное предложение, сгенерированное с помощью искусственного интеллекта

Преимущества совместного использования ИИ- и 3D технологий

Совместное применение 3D-моделирования и искусственного интеллекта повышает точность и эффективность отдельных этапов градостроительного проектирования. ИИ может помогать анализировать данные, генерировать и сравнивать варианты, а 3D-модель — показывать решения в пространстве и проверять их в контексте территории.

Интеграция этих технологий расширяет возможности сценарного анализа, автоматизирует часть процессов визуализации и создаёт основу для развития цифровых двойников городов. Однако результат по-прежнему зависит от качества исходных данных, корректности цифровой модели и экспертной оценки специалистов.

Перспективы и вызовы

Развитие 3D-моделирования и искусственного интеллекта меняет подходы к проектированию городской среды, делая их более точными, наглядными и эффективными. Эти технологии открывают новые возможности для создания комфортных, функциональных и устойчивых городов.

В то же время их внедрение требует квалифицированных специалистов, единых стандартов работы, качественных исходных данных и надёжной защиты информации. Цифровые инструменты не заменяют профессиональное решение, а помогают специалистам глубже анализировать территорию, быстрее сравнивать сценарии и точнее оценивать последствия каждого выбора.

________________

Авторы статьи

Данилко Ирина Александровна, старший архитектор

Черкасская Анастасия Алексеевна, старший архитектор
