В статье рассматриваются вопросы выбора площадок для водозаборных сооружений при разработке документов территориального планирования в средних и больших сельских населенных пунктах, где часто возникают трудности с обустройством водозаборов и соблюдением зон санитарной охраны (ЗСО). Подчеркивается важность использования подземных вод как более защищенного источника. Описываются требования к размерам территорий для скважин, станций очистки воды и напорно-регулирующих сооружений в соответствии с нормативными документами (СП 31.13330.2021, СП 42.13330.2016, СанПиН 2.1.4.1110-02). Предлагаются сценарии выбора территории в зависимости от наличия свободных участков различных размеров. Рассматривается ситуация отсутствия территорий для водозабора и предлагается вариант привозного водоснабжения. В заключение отмечается важное значение генерального плана при резервировании территории для строительства водозаборных сооружений.

При разработке документов территориального планирования в проектировании систем водоснабжения одним из главных вопросов является выбор площадок для головных сооружений. В городах и крупных сельских населенных пунктах площадки водозаборов, как правило, обустроены; для их размещения образованы земельные участки; для водозаборов рассчитаны зоны санитарной охраны (ЗСО). А вот в средних и больших сельских населенных пунктах водозаборы часто не обустроены, режим первого пояса ЗСО не соблюдается. На таких территориях как раз и возникают трудности с выбором площадки под размещение водозабора.

В соответствии с п. 6.4 СП 31.13330.2021 «Водоснабжение. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.02-84*» для хозяйственно-питьевых водопроводов должны максимально использоваться имеющиеся ресурсы подземных вод. Подземные воды более защищены от биологического загрязнения, менее подвержены антропогенному воздействию. Поэтому практически все проектируемые водозаборы – подземные. В состав водозаборных сооружений могут входить скважины для забора воды, водопроводные очистные сооружения и напорно-регулирующие сооружения (водонапорная башня, резервуары для хранения воды, насосная станция).

Территория водозабора, представленная одной скважиной для забора воды, может быть ограничена первым поясом ЗСО. Для скважин граница первого пояса устанавливается на расстоянии не менее 30 м от водозабора при использовании защищенных подземных вод (артезианские скважины) и на расстоянии не менее 50 м при использовании недостаточно защищенных подземных вод. Первый пояс ЗСО должен быть огорожен. Ограждение, как правило, имеет форму квадрата со стороной, равной границе первого пояса ЗСО (рис. 1). Таким образом, площадь территории под скважину для забора воды при планировании по границе первого пояса ЗСО составит 0,4 и 1 га для скважин при использовании защищенных и не защищенных подземных вод соответственно.

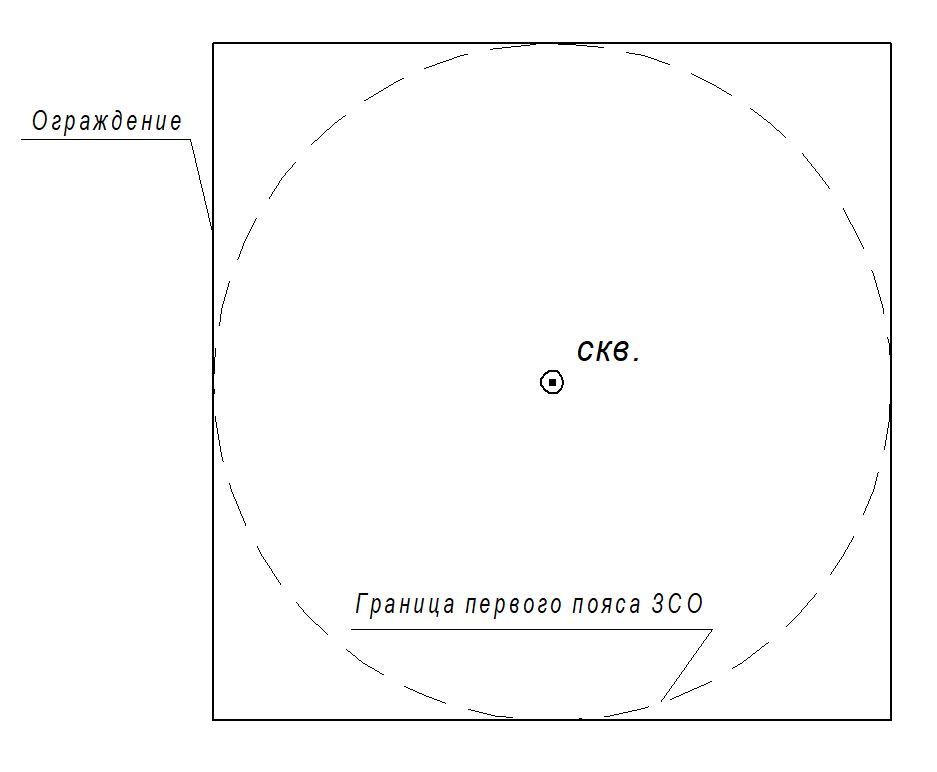

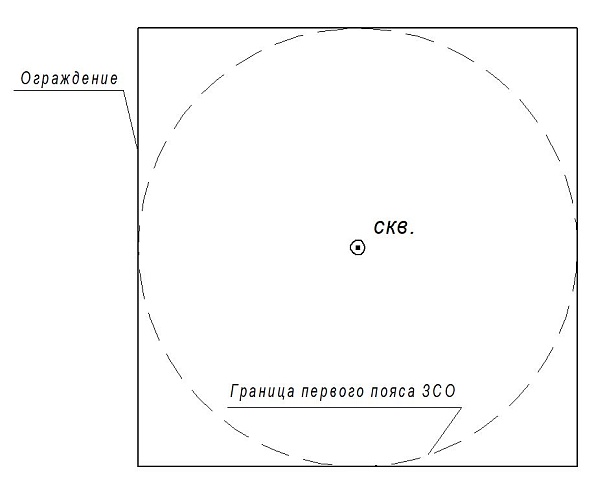

Рисунок 1. Территория водозабора, представленная одной скважиной для забора воды

В соответствии с п. 12.4 СП 42.13330.2016 «Градостроительство. Планировка и застройка городских и сельских территорий. Актуализированная редакция СНиП 2.07.01-89*» для станций очистки воды в зависимости от их производительности размеры земельных участков следует принимать по проекту, но не более размеров, приведенных в таблице 1.

Таблица 1 – Размеры земельных участков для станций очистки воды в зависимости от их производительности

В соответствии с п. 2.4.1 СанПиН 2.1.4.1110-02 «Зоны санитарной охраны источников водоснабжения и водопроводов питьевого назначения» Граница первого пояса ЗСО принимается на расстоянии:

• от стен запасных регулирующих емкостей, фильтров и контактных осветлителей – не менее 30 метров;

• от водонапорных башен – не менее 10 метров;

• от остальных помещений (отстойники, реагентное хозяйство, склад хлора, насосные станции и др.) – 15 метров.

Напорно-регулирующие сооружения, будь то насосная станция, водонапорная башня или резервуары для хранения воды, как правило, входят в состав водопроводных очистных сооружений и могут быть размещены на территории участка, размер которого принимается из таблицы 1. Также на этом участке может разместиться и небольшое количество скважин для забора воды. В таком случае для водозабора, состоящего из одной-двух скважин для забора воды и водопроводных очистных сооружений, достаточно будет территорий, указанных в таблице 1.

При проектировании водозаборных сооружений нельзя ограничиваться лишь размещением скважин для забора воды, так как вода из скважин практически всегда требует очистки. Поэтому на площадке водозаборных сооружений в документах территориального планирования размещают два объекта: водозабор и водопроводные очистные сооружения.

Водозабор должен включать куст скважин для забора воды. Количество рабочих скважин зависит от их дебета и водопотребления территории. Для надежности системы необходимо также размещение резервных скважин. Количество резервных скважин для различных категорий надежности необходимо принимать в соответствии с п. 8.12 СП 31.13330.2021 (табл. 2).

Таблица 2 – Количество резервных скважин для различных категорий надежности

Территория для водозаборных сооружений не должна быть затапливаемой; на территорию не должны накладываться санитарно-защитные зоны от сельскохозяйственных объектов (животноводческие фермы, машинно-транспортные мастерские), скотомогильников. Территория должна располагаться выше по течению или рельефу от потенциальных источников загрязнения: свалок, скотомогильников, канализационных очистных сооружений, кладбищ и пр. Также не должны нарушаться земельные интересы. Желательно, чтобы искомая территория располагалась преимущественно на неразмежеванной территории либо находилась в муниципальной собственности. Вдобавок ко всему, водозабор не может располагаться на большом удалении от абонентов.

Выше говорилось, что проблемы с выбором территории под водозаборные сооружения чаще всего возникают при проектировании систем водоснабжения небольших населенных пунктов. Следовательно, производительность таких сооружений попадает в первый интервал – до 0,8 тыс. куб. м/сут» (табл. 1). Такой объем воды могут обеспечить одна-две скважины для забора воды, значит, необходимый земельный участок под размещение водозаборных сооружений можно принять в размере 1 га (табл. 1).

Рассмотрим два случая установления территории под водозаборные сооружения.

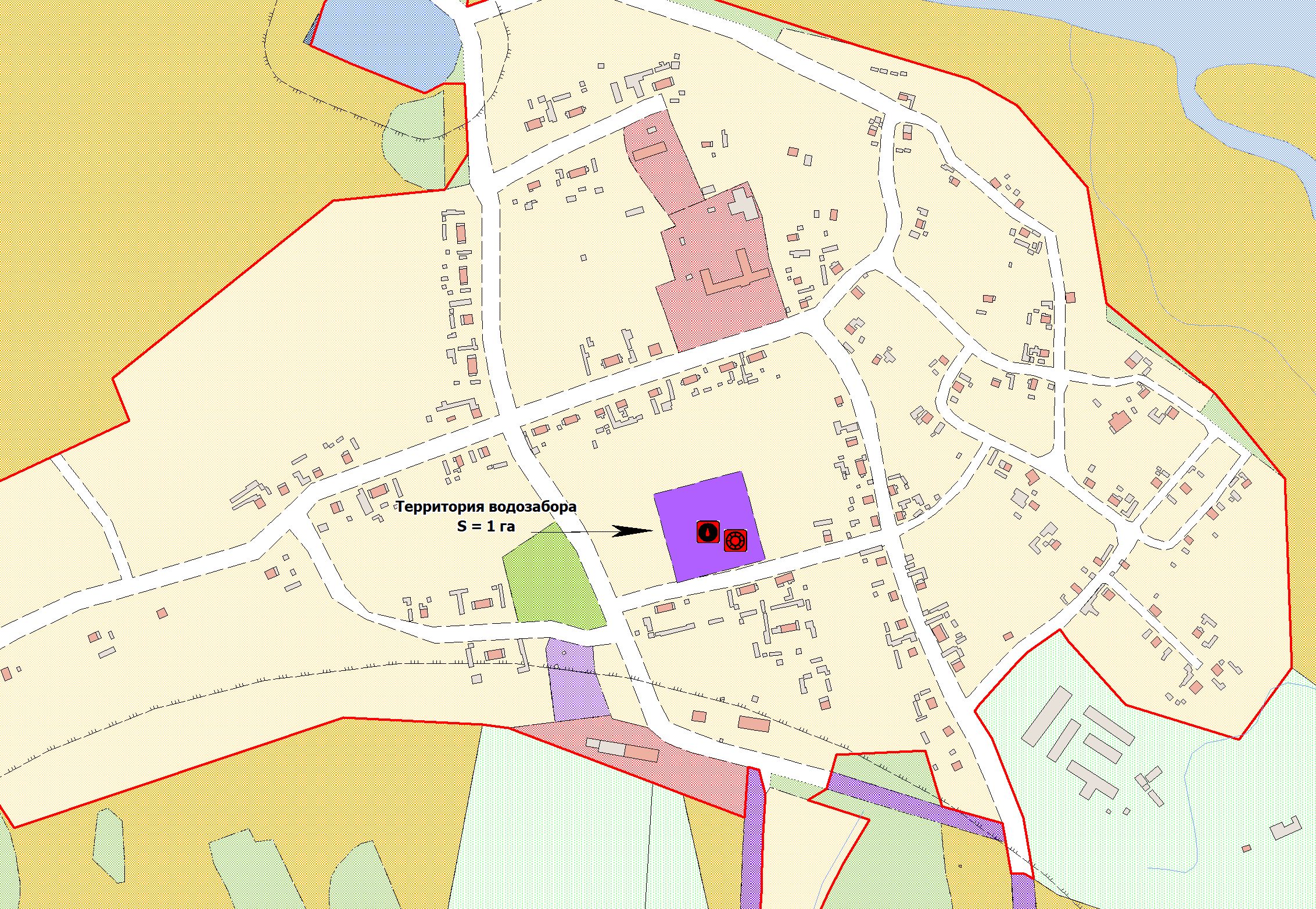

Первый случай. Имеется территория более 1 га, при этом соблюдены все требования к данной территории, указанные выше. Тогда проектируется территория под сооружения квадратной формы со стороной 100 м, и по границе проектируемой территории устанавливается первый пояс ЗСО (рис. 2). Подразумевается, что на данной территории будут размещены рабочие и резервная скважина для забора воды. Скважины могут быть как артезианскими, так и неартезианскими, поэтому в пояснительной записке к проекту вид скважины уточнять необязательно.

Второй случай. Имеется территория 0,4–1 га, при этом соблюдены все требования к данной территории, указанные выше. Подобная ситуация встречается гораздо чаще, чем первая. Это может быть обусловлено близостью к населенному пункту скотомогильника, полигона ТБО, фермы, которые имеют большие санитарно-защитные зоны и ограничивают выбор искомых территорий. Также это может быть существующий водозабор, который обеспечивает работу действующей системы, зажатый застроенными территориями. В этом случае проектируется максимально возможная территория с учетом сложившихся ограничений; по границе проектируемой территории устанавливается первый пояс ЗСО (рис. 3). Но при этом в пояснительной записке к проекту необходимо подробнее описать принятые решения. На данной территории можно размещать только артезианские скважины, имеющие меньший первый пояс ЗСО. Также при необходимости следует указать, что водопроводные очистные сооружения предусмотрены в блочно-модульном исполнении. Такие сооружения имеют небольшие размеры и могут устанавливаться в непосредственной близости от скважины для забора воды. При невозможности размещения резервной скважины резерв воды можно обеспечить установкой резервуаров чистой воды или водонапорной башни. Минимальная территория под водозаборные сооружения устанавливается в форме квадрата со стороной 60 м, в таком случае площадь земельного участка составит 0,4 га.

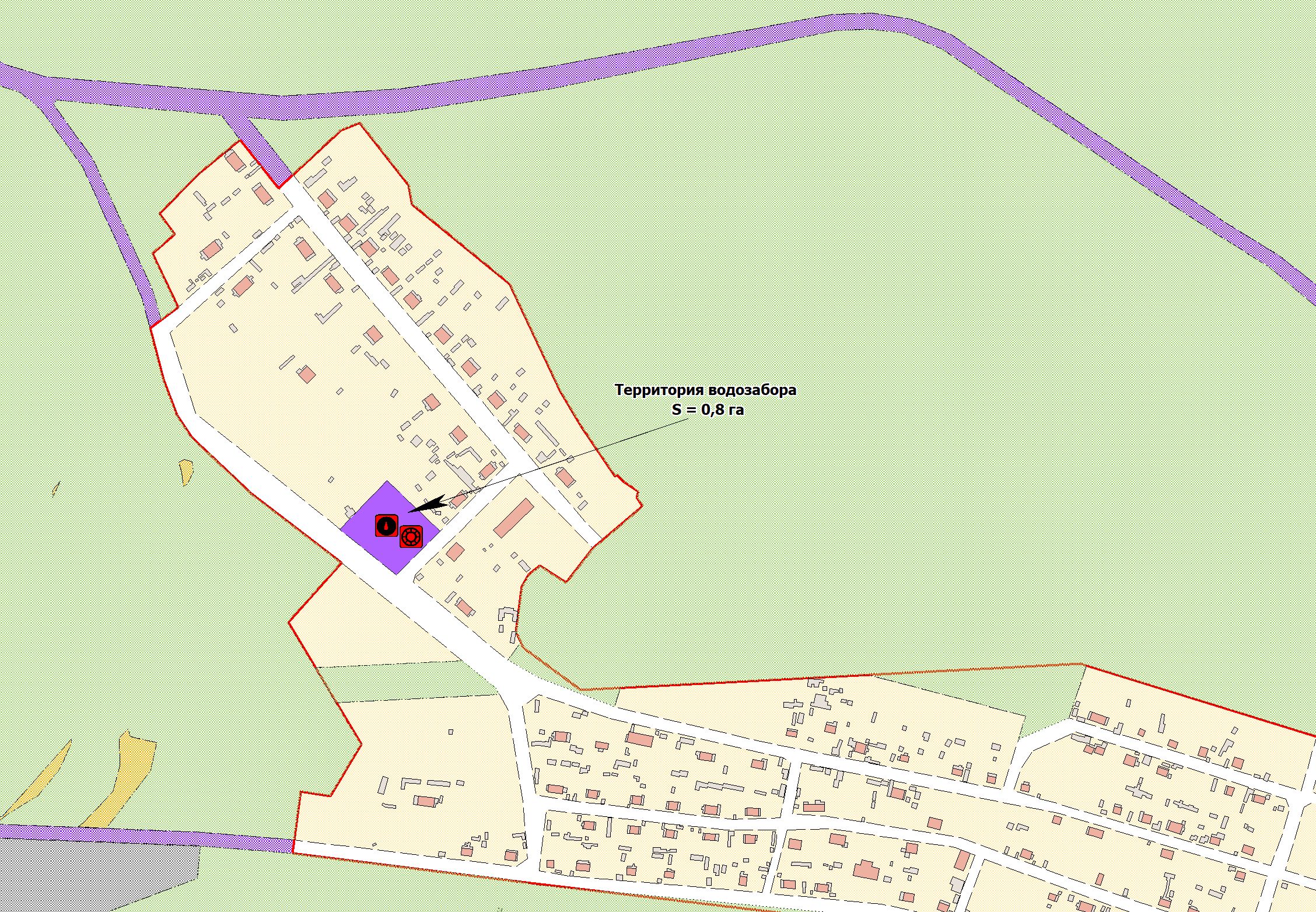

Рисунок 3. Размещение проектируемых водопроводных очистных сооружений на территории действующего водозабора в стесненных условиях

Бывает, что территорий для размещения водозабора вовсе нет. Встречаются случаи, когда практически вся территория населенного пункта попадает в санитарно-защитные зоны (рис. 4). При отсутствии мест для размещения водозаборных сооружений единственным вариантом является привозное водоснабжение, так как ввести в эксплуатацию подземный водозабор на таких территориях невозможно.

Таким образом, генеральным планом будет зарезервирована территория для строительства водозаборных сооружений, которая в течение срока реализации будет соответствовать нормативным требованиям.
